Aufnahme & Griff für Pneumatik-Spanner (20/96mm Lochraster) | Digitaler Download (.STL)

⚠️ WICHTIG: Es handelt sich hierbei ausschließlich um die digitalen .STL-Dateien zum Downloaden und selber Drucken. Physische Bauteile, Dichtungen, Schrauben oder Pneumatik-Komponenten sind NICHT im Lieferumfang enthalten!

Hol dir die Kraft einer industriellen Verleimpresse in die eigene Werkstatt! Mit diesen digitalen Konstruktionsdateien (.STL) kannst du dir die exakten Bauteile, die in der Zusammenarbeit mit Jonas für seinen ultimativen Werkstatthelfer entwickelt wurden, ganz einfach selbst drucken.

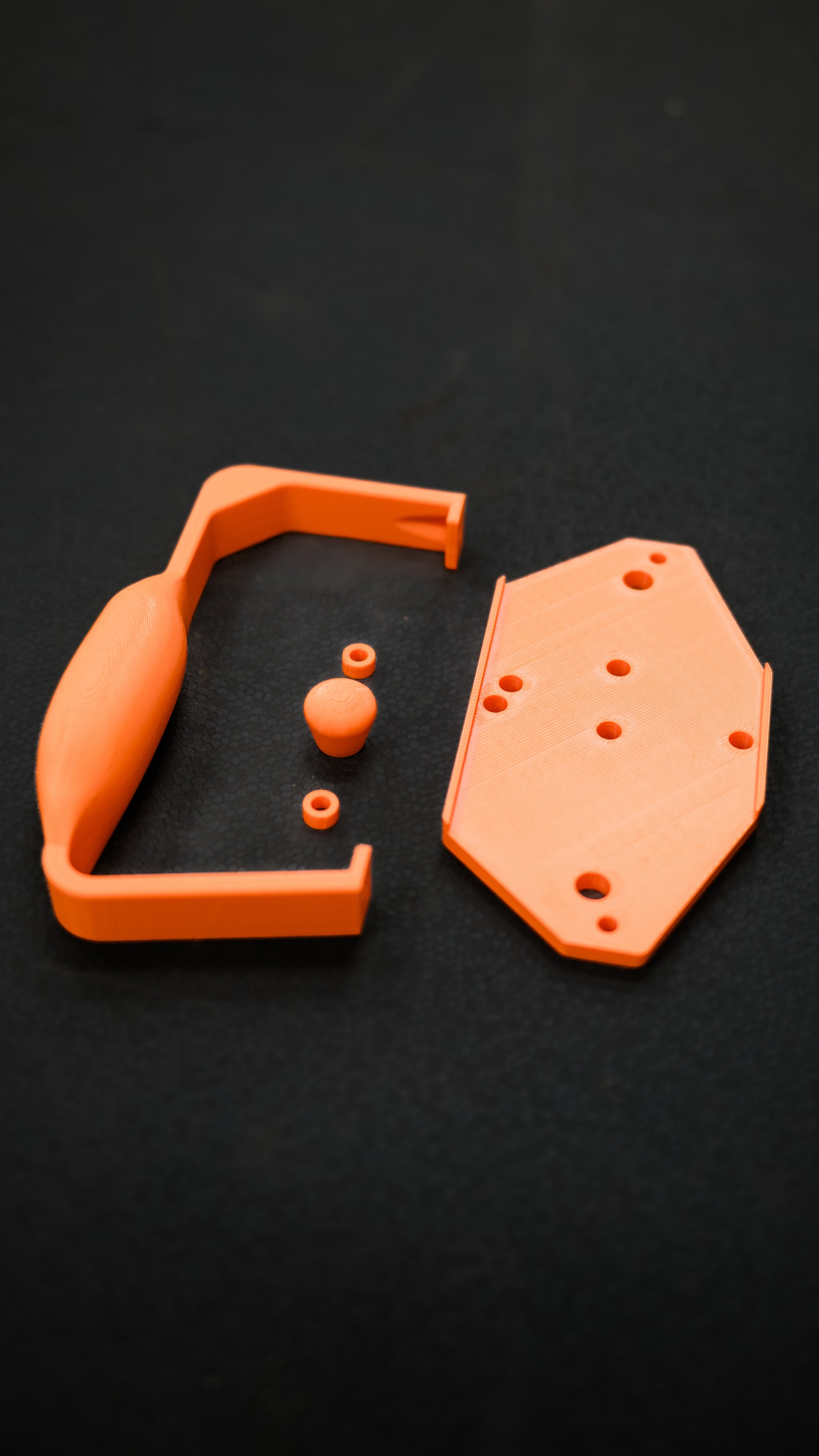

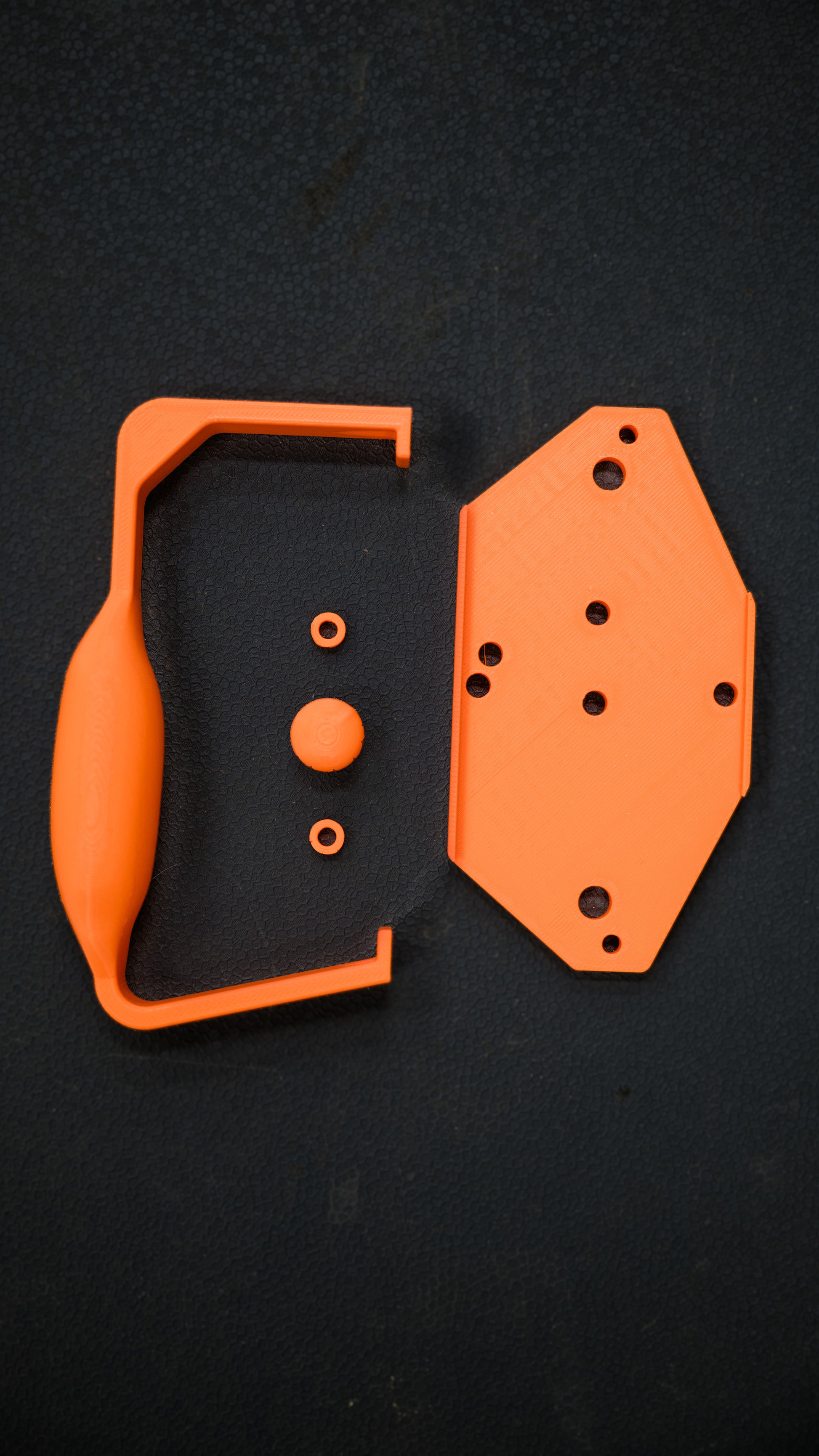

Die Dateien beinhalten alle gedruckten Komponenten, die im Video zu sehen sind:

• Zylinder-Aufnahme: Zur stabilen Montage des Druckzylinders.
• Lochtischaufnahme: Für die spielfreie und exakt rechtwinklige Fixierung in Werkbänken mit dem klassischen MFT-Maß (20 mm Lochdurchmesser und 96 mm Lochabstand von Mitte zu Mitte).
• Griffstück & Ventilaufnahme: Konzipiert für eine ergonomische, einhändige Bedienung.
• Hebelkopf (Optimiert): Eine etwas kürzere Version des Hebelkopfes für das Ventil. Wir fanden diese Variante im Gebrauch deutlich handlicher und optisch schöner. Der originale, schwarze Kunststoffkopf des Ventils kann ganz einfach abgeschraubt und durch diesen neuen, selbstgedruckten Kopf ersetzt werden.
• Distanzhülsen: Erfüllen einen praktischen Doppelzweck! Zum einen dienen sie der stabileren, kippelfreien Auflage des Zylinders auf dem Lochrastertisch. Zum anderen können sie als Abstandshalter für das Ventil genutzt werden, sodass für den kompletten Zusammenbau nur eine einzige Schraubenlänge (M4x30) bei den M4-Schrauben benötigt wird.
