Universal-Vakuum-Pad (80mm Befestigungsraster) | Digitaler Download (.STL)

Hol dir maximale Flexibilität beim Spannen und Fixieren in deine Werkstatt! Mit diesen digitalen Konstruktionsdateien (.STL) kannst du dir ein universelles Vakuum-Pad ganz einfach selbst drucken. Das Besondere: Dieses Pad ist ein echter Allrounder und kann sowohl beidseitig (Vakuum hält das Pad auf dem Tisch UND das Werkstück auf dem Pad) als auch einseitig genutzt werden.

Im Download sind direkt zwei Versionen des Pads enthalten: Sie unterscheiden sich in der Art, wie das untere Vakuumloch bei einseitiger Nutzung verschlossen wird. Du kannst selbst entscheiden, welche Variante du drucken möchtest!

Die Dateien beinhalten die exakt konstruierten Komponenten des Vakuum-Saugpads mit einem 80 mm Befestigungsraster (vertikal und horizontaler Lochabstand) für maximale Vielseitigkeit.

• Zweiseitige Nutzung: Auf geschlossenen Oberflächen saugt sich das Pad per Vakuum bombenfest am Untergrund fest und fixiert gleichzeitig dein Werkstück auf der Oberseite.

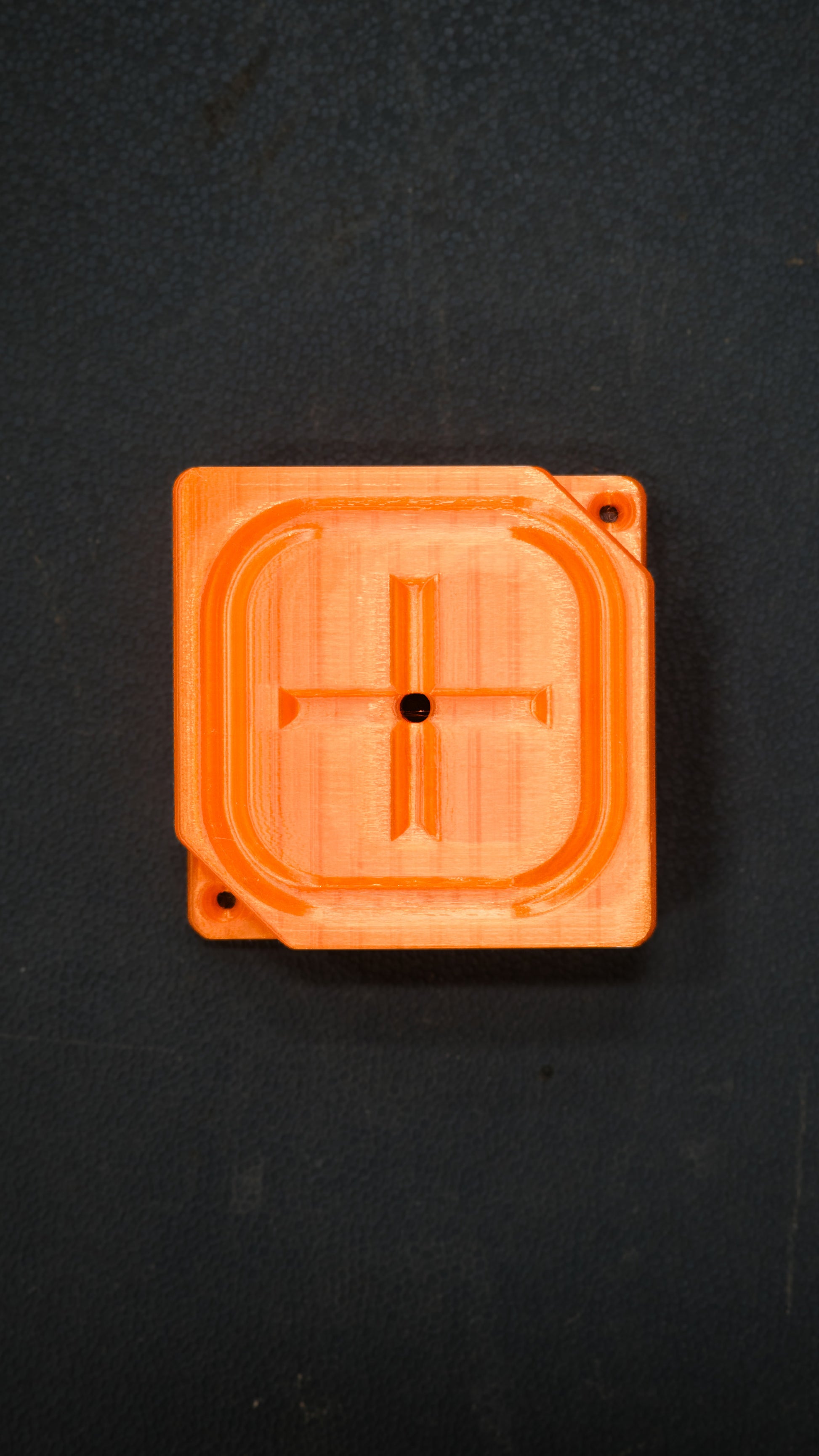

• Einseitige Nutzung (Mechanische Fixierung): Falls du eine nicht geschlossene Fläche auf der Unterseite hast (z. B. auf einem Lochtisch oder einer Aluminium-Systemplatte mit T-Nuten), lässt sich das Pad über zwei diagonale Laschen mechanisch verschrauben. Die Laschen sind so konstruiert, dass sowohl Senkkopf- als auch Linsenkopfschrauben perfekt passen. Wichtig für den Vakuumaufbau: Bei dieser einseitigen Nutzung muss das Vakuumloch auf der Unterseite zwingend verschlossen werden, damit auf der Oberseite das Vakuum für dein Werkstück aufgebaut werden kann!

⚠️ WICHTIG: Es handelt sich hierbei ausschließlich um die digitalen .STL-Dateien zum Download. Physische Bauteile, Dichtungen, Schrauben oder Pneumatik-Komponenten sind NICHT im Lieferumfang enthalten!

Wichtige Hinweise für den 3D-Druck (Für optimale Dichtigkeit)

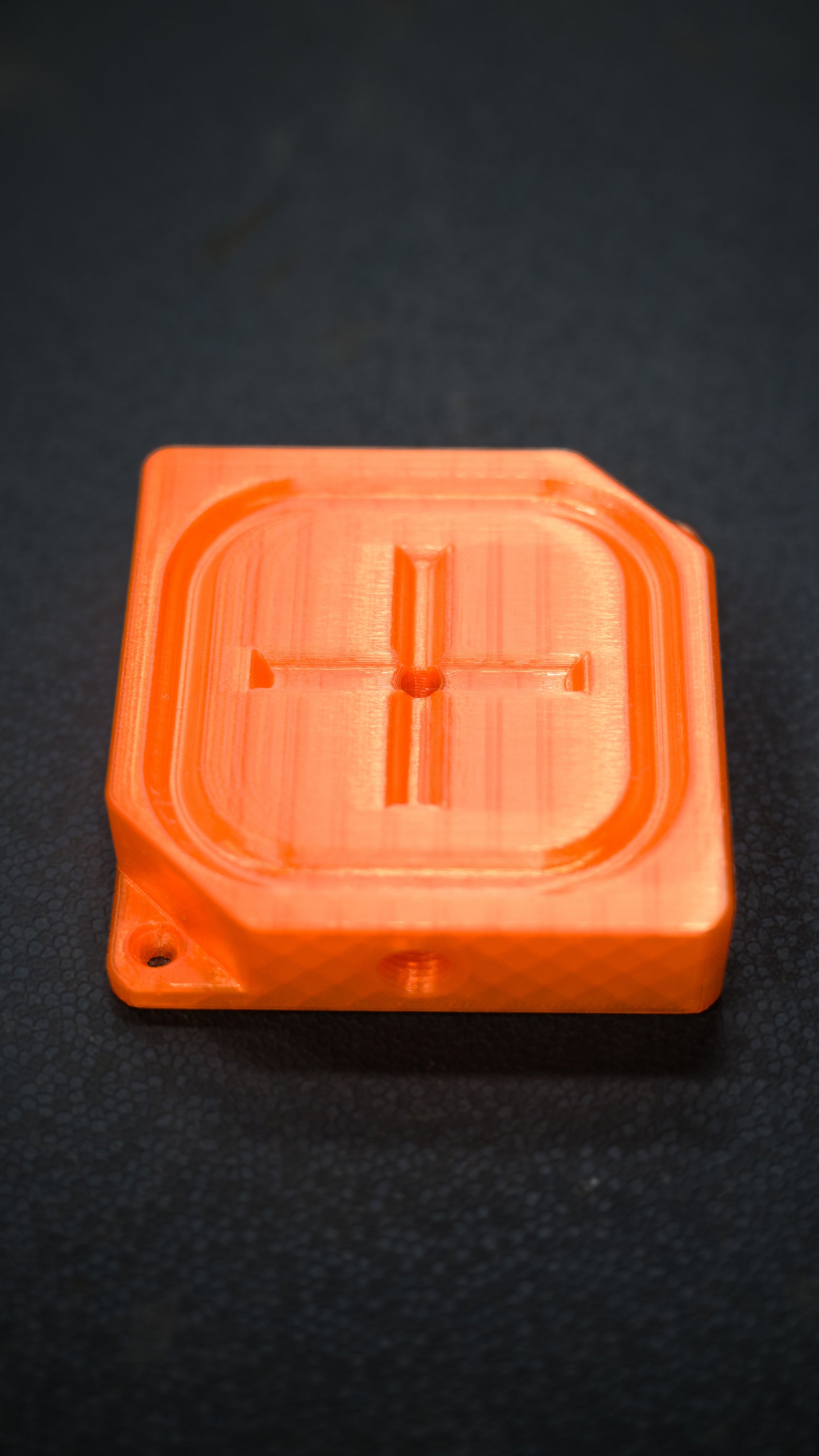

• Druck-Ausrichtung: Das Vakuum-Pad wurde so konstruiert, dass es aufrecht gedruckt werden sollte. Die flache Seite mit dem 1/4" Gewinde (in die später die Schlauchkupplung geschraubt wird) ist die Fläche, die flach auf dem Druckbett aufliegen muss.
• Slicer-Einstellungen: Für eine optimale Druckqualität und absolute Luftdichtigkeit des Gehäuses empfehlen wir mindestens 3 Wandlinien (Walls), einen Infill von 15 % sowie das Aktivieren der variablen Schichthöhe (Variable Layer Height) im Slicer. Letzteres sorgt dafür, dass die Rundungen und Kanäle extrem sauber und ohne prägnante Stufen gedruckt werden.
• Passgenauigkeit & Schwindmaß: Achte auf das Schwindmaß deines Filaments. Kunststoffe wie PETG schrumpfen beim Abkühlen minimal. Drucke am besten vorher einen kurzen Toleranztest und skaliere das Modell in deinem Slicer bei Bedarf um wenige Zehntelprozent (z. B. auf 100,3 %), damit das Gewinde und das 80mm-Raster nachher perfekt sitzen.

Benötigtes Material & Zubehör (Nicht im Download enthalten)

Um das gedruckte Vakuum-Pad einsatzbereit zu machen, benötigst du noch folgende Hardware:

1. Mechanische Befestigung & Abdichtung (Zwingend erforderlich bei einseitiger Nutzung):

Je nachdem, welche der beiden STL-Versionen du druckst, hast du zwei Möglichkeiten, das untere Vakuumloch luftdicht zu verschließen:

• Option A (Gummistopfen-Version): Zum Abdichten der Unterseite wird ein passender Gummipfropfen benötigt. Dieser Silikonstopfen passt ideal in die dafür vorgesehene Öffnung: Hier bei Amazon ansehen.
• Option B (M5-Gewinde-Version): Bei dieser Version drehst du einfach eine herkömmliche M5x8 Linsenkopfschraube direkt in das gedruckte Gewinde. Um die Dichtigkeit perfekt zu machen, empfehlen wir, das Gewinde der M5-Schraube vorher mit etwas Standard-Teflonband (PTFE-Band) zu umwickeln.
• Für Aluminium-Nutplatten (z. B. T-Nutenprofil 160x16 I-Typ Nut 8): Passende Systemplatten gibt es z. B. hier. Zur Befestigung in der Nut werden passende Nutensteine (Nut 8) mit einem M4-Gewinde sowie M4-Schrauben benötigt. Auf Holzoberflächen oder Werkbänken kann das Pad auch einfach mit normalen Spax-Schrauben fixiert werden.

2. Dichtung & Vakuum-Erzeugung:

• Dichtungsschnur: Für eine perfekte Abdichtung zum Werkstück und Untergrund empfehlen wir einen Schaumstoff-Gummidichtungsstreifen (5mm Durchmesser): Hier bei Amazon ansehen.
• Vakuumerzeuger (Pneumatischer Ejektor): Um aus deiner vorhandenen Druckluft echtes Vakuum zu generieren, empfehlen wir diese kompakten Vakuumerzeuger: Hier bei Amazon ansehen.
• Pneumatik-Anschlüsse: Das Vakuum-Pad verfügt über ein integriertes 1/4" Zoll Rohrgewinde (G1/4). Hier kannst du passende Schnellsteckverbinder einschrauben, um deine Schläuche zu verbinden: Hier bei Amazon ansehen. Tipp: Wickle auch hier ein wenig Teflonband um das Gewinde der Kupplung, um Leckagen zu verhindern.
• Zusätzlich werden herkömmliche Pneumatikschläuche mit einem Außendurchmesser von 6 mm sowie diverse Standard-Kupplungen benötigt.

Wichtige Tipps zur Montage und Dichtung

Damit dein Vakuum-Pad maximale Haltekraft erreicht und an den Stoßkanten keine Falschluft zieht, beachte bitte folgenden Praxis-Trick beim Einlegen der Dichtung:

1. Trocken anpassen: Lege die 5mm Dichtungsschnur vor dem Kleben einmal komplett in die gedruckte Nut ein, um die benötigte Länge abzuschätzen. Die Enden sollten sich leicht überlappen.
2. Der perfekte Schnitt-Trick: Der genaue Winkel des Schnitts ist völlig egal – entscheidend ist nur, dass beide Enden absolut den *gleichen* Winkel haben. Lege dafür die beiden Enden der Dichtungsschnur einfach deckungsgleich nebeneinander und trenne sie mit einem scharfen Messer (z. B. einem Cutter) in einem einzigen, glatten Schnitt durch. Dadurch passen die Schnittflächen danach unter Druck absolut perfekt und luftdicht zusammen.
3. Partiell einkleben: Fixiere die Dichtungsschnur mit ein paar Tropfen Sekundenkleber punktuell in der Nut. Klebe am Ende auch die beiden exakt passenden Schnittflächen fest zusammen.

Wir freuen uns auf dein Feedback! Wir entwickeln unsere VLVR-Werkstatthelfer ständig weiter. Teile deine Erfahrungen, Projekte oder Verbesserungsvorschläge gerne mit uns – wir sind gespannt auf deine Projekte! 💪
